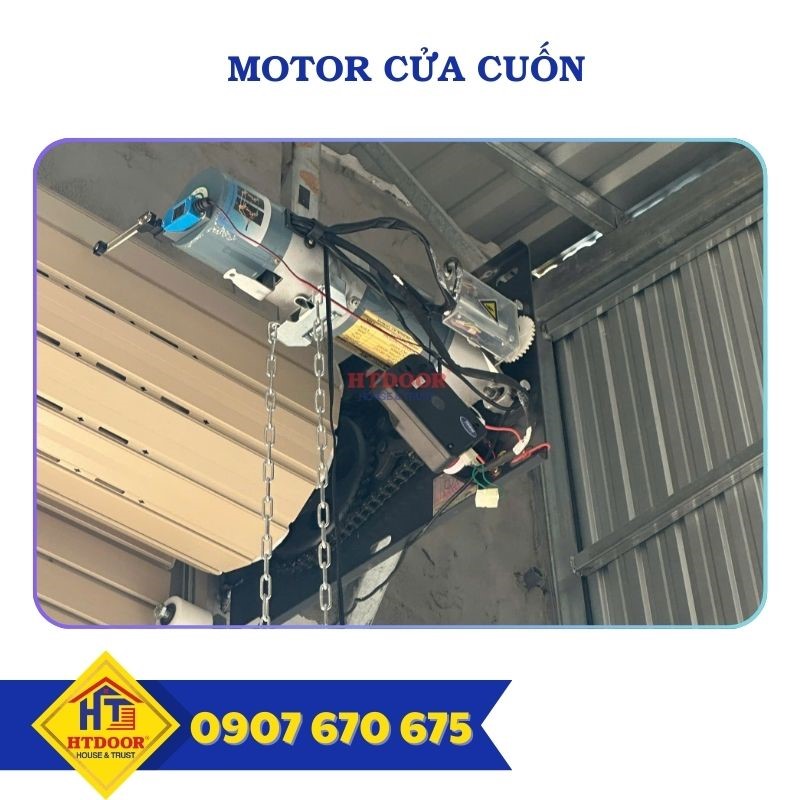

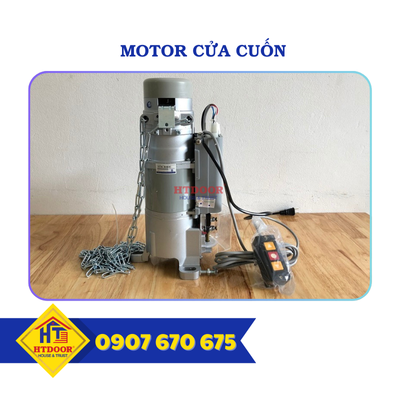

MOTOR CỬA CUỐN

Mã sản phẩm:

Nguồn điện: Sử dụng điện áp 220V/50Hz phổ biến.

Tải trọng: Đa dạng từ 100kg đến 2000kg, lựa chọn theo trọng lượng thân cửa.

Motor ngoài (Bộ tời): Lắp ngoài trục, dùng xích tải, dễ bảo trì.

Tính năng an toàn: Tích hợp phanh hãm điện từ và công tắc hành trình để dừng cửa đúng vị trí.

Cơ chế dự phòng: Có xích kéo tay hoặc tay quay khẩn cấp khi mất điện

Liên hệ

Số lượng

Đặt hàng Giao hàng miễn phí tận nơi

Mạng xã hội Công ty HT Door

Gọi Hotline: 0907 670 675 để được tư vấn và mua hàng

Thông tin sản phẩm

Motor cửa cuốn là bộ phận cốt lõi của hệ thống cửa cuốn tự động, có nhiệm vụ chuyển đổi năng lượng điện thành chuyển động quay để đóng mở cửa một cách tiện lợi và nhanh chóng. Việc lựa chọn motor phù hợp rất quan trọng, đảm bảo sự an toàn, tiện lợi và kéo dài tuổi thọ của cửa cuốn.

1. Cấu tạo chi tiết Motor cửa cuốn (Motor ngoài/Bộ tời)

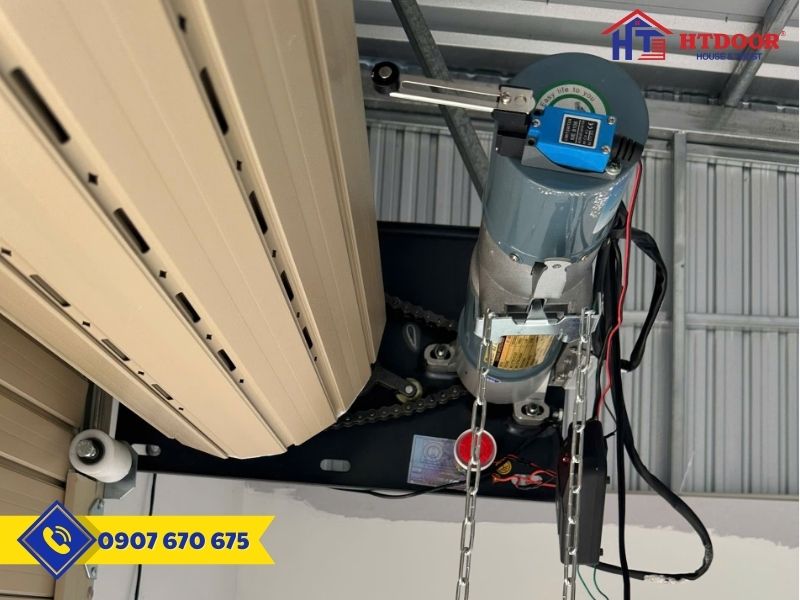

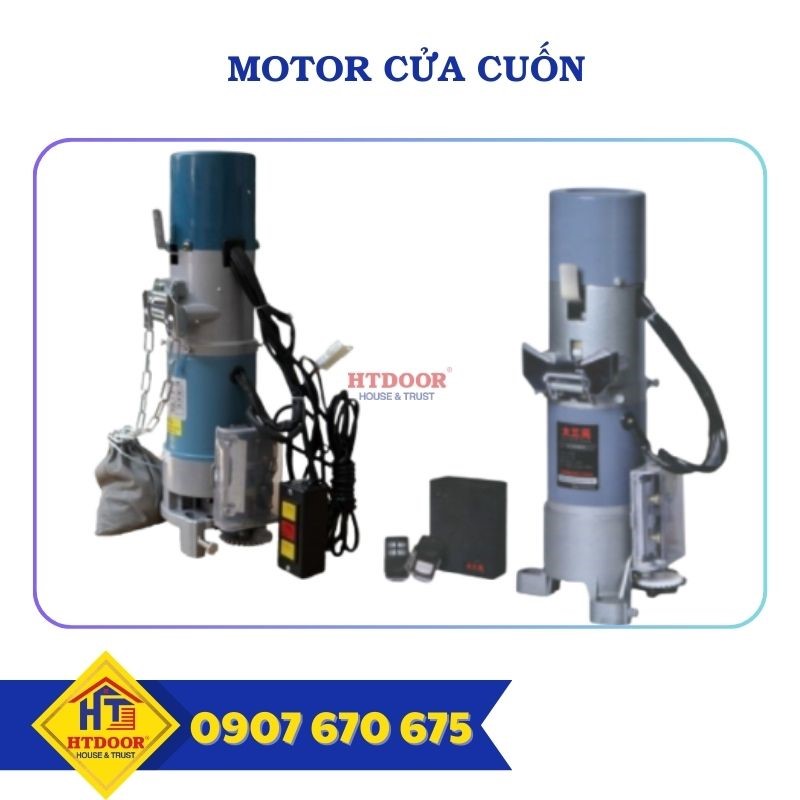

Motor cửa cuốn

1.1. Phần Động cơ chính (Motor Unit)

Đây là bộ phận tạo ra chuyển động quay ban đầu.

Stator: Là phần đứng yên của motor, chứa các cuộn dây điện từ. Khi có dòng điện chạy qua, stator tạo ra từ trường quay.

Rotor: Là phần quay, nằm bên trong stator. Tương tác với từ trường của stator làm rotor quay, tạo ra mô-men xoắn (lực quay).

Vỏ motor: Thường làm bằng nhôm hoặc thép, có các rãnh tản nhiệt để giải phóng nhiệt lượng phát sinh trong quá trình hoạt động.

1.2. Hộp Giảm Tốc (Gearbox)

Phần này có vai trò cực kỳ quan trọng trong việc điều chỉnh lực và tốc độ.

Hệ thống bánh răng: Gồm nhiều bánh răng lớn nhỏ ăn khớp với nhau.

Chức năng: Giảm tốc độ quay rất nhanh của động cơ xuống mức an toàn và phù hợp cho cửa cuốn; đồng thời tăng mô-men xoắn (lực kéo) để có thể nâng được thân cửa nặng hàng trăm kilogam.

1.3. Bộ phận Phanh Hãm (Brake System)

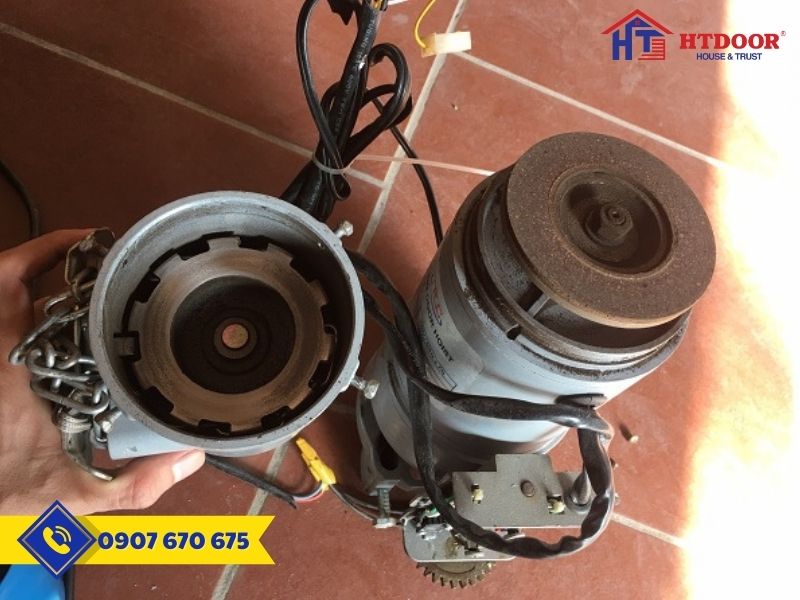

Phanh motor cửa cuốn

Đảm bảo cửa dừng chính xác và an toàn.

Phanh điện từ: Khi motor ngừng hoạt động (ngắt điện), phanh sẽ tự động kích hoạt, kẹp chặt trục quay, giữ cửa cố định ở vị trí hiện tại.

Chức năng: Ngăn ngừa tình trạng trôi cửa, sập cửa do trọng lực hoặc khi mất điện đột ngột.

1.4. Công tắc Hành trình (Limit Switch)

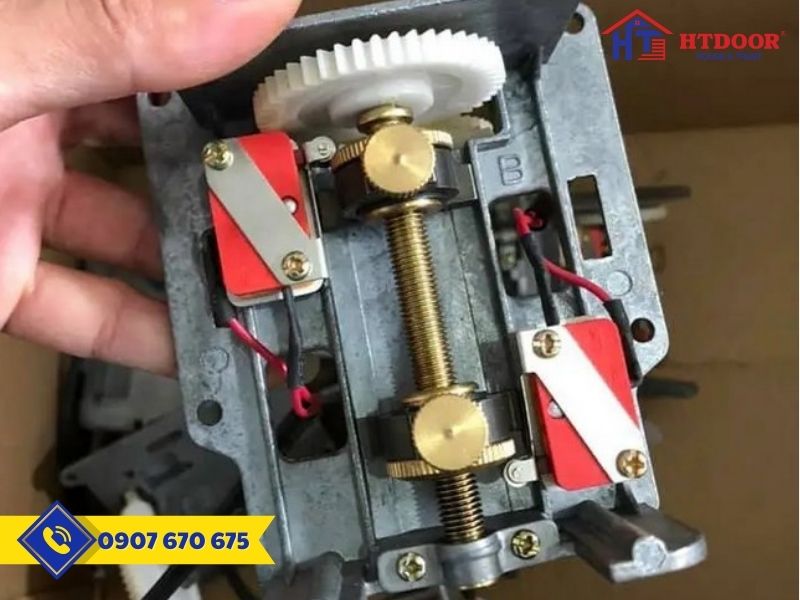

Công tắc hành trình Motor cửa cuốn

Kiểm soát giới hạn di chuyển của cửa.

Cấu tạo: Thường là một hệ thống bánh răng nhỏ kết nối với trục quay, có các công tắc ngắt điện.

Chức năng: Tự động ngắt nguồn điện cấp cho motor khi cửa đã đóng hết hành trình xuống nền nhà hoặc đã mở hết hành trình lên phía trên. Điều này ngăn ngừa cửa va đập mạnh vào các điểm dừng và bảo vệ motor.

1.5. Bộ phận Truyền động (Dẫn lực)

Truyền lực từ motor đến trục cuốn cửa.

Nhông: Bánh răng lớn gắn trên trục cuốn và bánh răng nhỏ gắn trên motor.

Xích tải (Chain): Dây xích thép cường lực kết nối nhông lớn và nhông nhỏ. Xích là cầu nối truyền lực quay từ motor làm lô cuốn cửa quay theo.

1.6. Tay gạt/Xích kéo tay khẩn cấp (Manual Override)

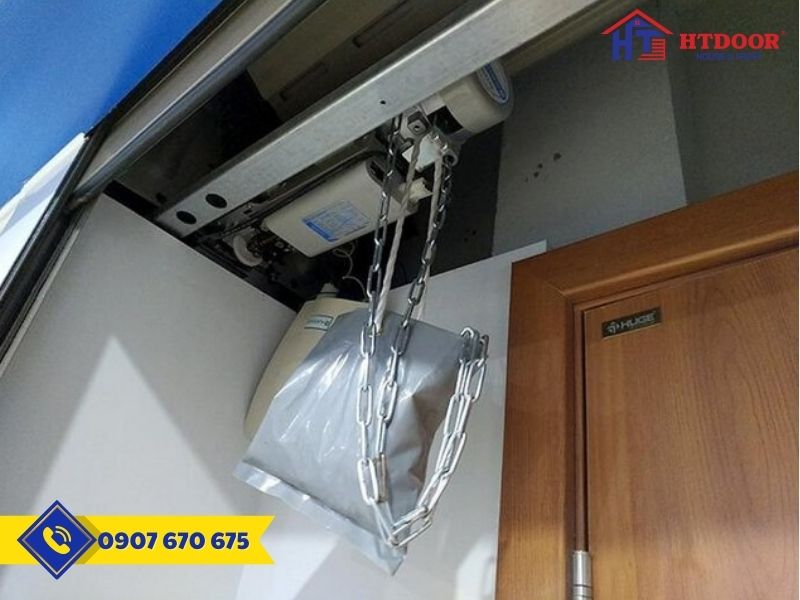

Tay gạt xich kéo motor

Tính năng an toàn bắt buộc khi mất điện hoặc motor bị hỏng.

Xích kéo tay (ở motor ngoài): Khi mất điện, người dùng có thể kéo xích này để nhả phanh và điều khiển cửa lên/xuống bằng tay (cần lực khá mạnh).

Tay quay (ở motor ống): Sử dụng tay quay để thao tác.

1.7. Hộp điều khiển (Control Box)

Mặc dù là phụ kiện đi kèm, hộp điều khiển là bộ não điện tử của motor:

Chip nhận tín hiệu: Thu sóng RF từ remote cửa cuốn.

Bo mạch xử lý: Giải mã lệnh (lên/xuống/dừng) và điều khiển rơ-le cấp điện cho motor.

Rơ-le: Công tắc điện từ đóng/ngắt nguồn 220V cho motor.

2. Đặc điểm kĩ thuật

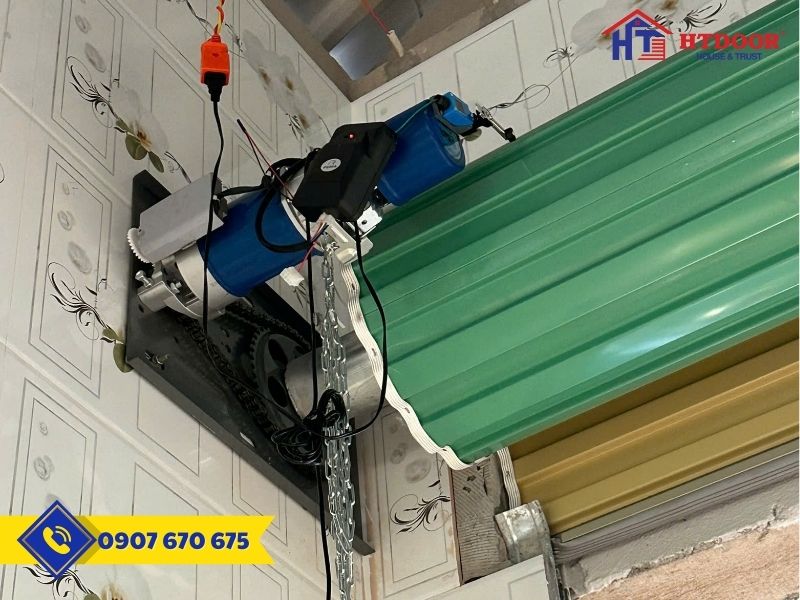

Motor ngoài

Mặc dù có hai loại chính (motor ngoài và motor ống), các đặc điểm kỹ thuật cơ bản thường bao gồm:

Nguồn điện: Sử dụng điện áp 1 pha 220V/50Hz (phổ biến) hoặc 3 pha 380V (dành cho cửa công nghiệp tải trọng rất lớn).

Tải trọng (Công suất): Đa dạng từ 100kg, 300kg, 500kg, 800kg, 1000kg đến 2000kg. Việc lựa chọn tải trọng phải lớn hơn trọng lượng thực tế của thân cửa.

Điện áp điều khiển: Sử dụng điện áp thấp (thường là 24V DC hoặc 12V DC) cho phần mạch điều khiển và remote để đảm bảo an toàn.

Vận tốc đóng mở: Tùy thuộc vào model và tải trọng, thường khoảng 10-15cm/giây.

Tính năng an toàn: Tích hợp bộ phận phanh hãm điện từ và công tắc hành trình để dừng cửa đúng vị trí.

3. Ưu nhược điểm motor cửa cuốn

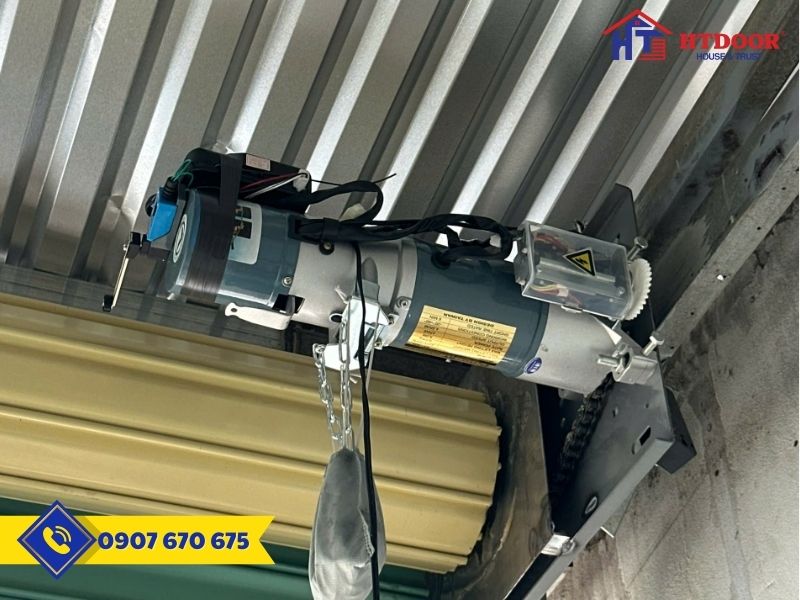

Motor ngoài lắp cho cửa cuốn Đài Loan

Loại motor này được lắp đặt bên ngoài lô cuốn và sử dụng xích tải để truyền động.

Ưu điểm:

Giá thành kinh tế: Thường có mức giá ban đầu rẻ hơn đáng kể so với motor ống, là lựa chọn tiết kiệm chi phí.

Dễ bảo trì và sửa chữa: Vị trí lắp đặt lộ thiên giúp thợ dễ dàng tiếp cận các bộ phận bên trong khi cần bảo dưỡng hoặc thay thế linh kiện, giảm chi phí nhân công sửa chữa.

Tải trọng đa dạng, công suất lớn: Có sẵn các dòng motor tải trọng rất lớn (lên tới 2000kg), phù hợp cho các cửa công nghiệp, cửa kho bãi có kích thước và trọng lượng lớn.

Độ bền cao: Công nghệ đã được sử dụng lâu đời, ổn định và chứng minh được độ bền bỉ qua thời gian.

Nhược điểm:

Độ ồn cao hơn: Tiếng ồn từ hệ thống xích tải và hộp giảm tốc thường lớn hơn so với motor ống vận hành êm ái.

Tốn diện tích lắp đặt: Cần không gian bên hông lô cuốn để lắp đặt motor và cần thêm hộp che bảo vệ nếu lắp đặt ngoài trời.

Thẩm mỹ thấp hơn: Cơ cấu lắp đặt lộ ra ngoài, kém thẩm mỹ hơn so với motor ống được giấu kín.

4. Cơ cấu hoạt động

Cơ cấu hoạt động của motor cửa cuốn là một quy trình tự động hóa:

Nhận lệnh: Hộp điều khiển nhận tín hiệu sóng vô tuyến (RF) từ remote cầm tay.

Kích hoạt: Mạch điện tử kích hoạt rơ-le cấp nguồn điện 220V cho motor chính.

Tạo chuyển động: Motor quay, thông qua hệ thống bánh răng giảm tốc, tạo ra lực kéo lớn.

Truyền động: Lực kéo được truyền tới trục cuốn (qua xích tải ở motor ngoài hoặc trực tiếp ở motor ống), làm lô cuốn quay theo chiều đóng hoặc mở cửa.

Dừng:

Người dùng bấm nút Dừng.

Hoặc Công tắc hành trình tự động ngắt điện khi cửa chạm mốc trên/dưới.

Hãm: Ngay khi ngắt điện, bộ phận phanh điện từ sẽ kích hoạt, giữ chặt trục quay, giữ cửa cố định tại vị trí dừng.

5. Ứng dụng

Motor cửa cuốn là giải pháp tự động hóa cho mọi loại công trình có sử dụng cửa cuốn:

Nhà ở dân dụng: Cửa chính mặt tiền, cửa gara ô tô, cửa hậu.

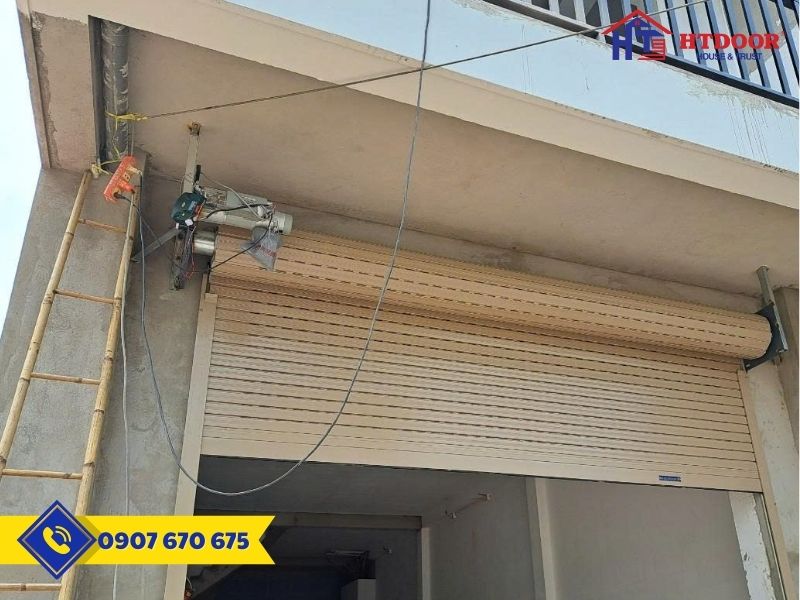

Motor lắp cho công trình nhà khách - HTDoor

Motor cửa cuốn lắp cho nhà khách - HTDoor

Khu vực thương mại: Cửa hàng, showroom, văn phòng, ki-ốt.

Công nghiệp: Cửa nhà xưởng, kho bãi, nơi cần tải trọng lớn.

Motor giúp loại bỏ việc kéo cửa bằng tay nặng nhọc, mang lại sự tiện nghi và an toàn khi sử dụng.

6. FAQ về motor cửa cuốn

Làm sao để biết motor cửa cuốn bao nhiêu kg là phù hợp?

Trả lời: Bạn cần tính trọng lượng thân cửa (chiều rộng x chiều cao x trọng lượng/m² vật liệu cửa). Luôn chọn motor có tải trọng lớn hơn trọng lượng cửa thực tế khoảng 20-30% để đảm bảo độ bền và hiệu suất hoạt động.

Motor cửa cuốn có tốn điện không?

Trả lời: Không đáng kể. Motor cửa cuốn chỉ hoạt động trong thời gian ngắn (vài chục giây đến 1 phút) mỗi lần đóng mở, và công suất tiêu thụ điện không cao.

Khi mất điện thì làm sao để mở cửa cuốn?

Trả lời: Có hai cách:

Sử dụng bộ lưu điện (UPS): Thiết bị sẽ tự động cung cấp điện dự phòng để motor hoạt động bình thường bằng remote.
Sử dụng cơ chế kéo tay khẩn cấp: Dùng xích kéo (đối với motor ngoài) hoặc tay quay (đối với motor ống) để đóng mở cửa thủ công.

Có thể lắp thêm tính năng an toàn cho motor cửa cuốn không?

Trả lời: Có. Bạn có thể lắp đặt thêm các phụ kiện như:

Bộ cảm biến an toàn (cảm biến mắt thần): Giúp cửa tự động dừng hoặc đảo chiều khi gặp vật cản.
Còi báo động: Báo trộm khi có dấu hiệu cạy cửa.

Motor cửa cuốn thường dùng được bao lâu?

Trả lời: Tuổi thọ của motor phụ thuộc vào thương hiệu, chất lượng lắp đặt và tần suất sử dụng. Motor chính hãng, chất lượng tốt, được bảo dưỡng định kỳ có thể hoạt động bền bỉ từ 5 đến 10 năm.
